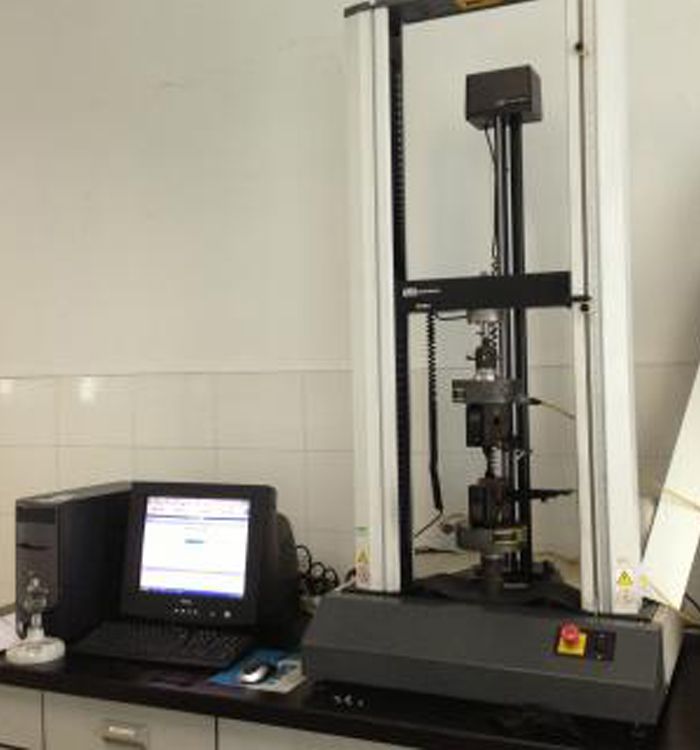

螺栓紧固件拉力试验机的主机为六柱框架式双空间稳定结构,四柱加双丝杠,上梁与下梁之间为拉伸空间,上梁与工作台之间为压缩空间。
螺栓拉力试验机主体由底座、油缸、油缸座、下钳口座、上钳口座、立柱、丝杠、小梁等主要部件组成。气缸安装在气缸座上,活塞上端通过负载传感器与小梁连接,底座通过四根柱与上气缸座紧固连接,移动梁沿螺钉在底座与气缸座之间,下移动调整拉伸压缩空间,由涡轮蜗杆驱动拉伸螺母旋转。
油缸为双伺服油缸,独特的加工工艺保证了油缸与活塞的精密间隙,活塞提升灵活。
试验时,样品放置在上下钳座之间的拉伸钳口中。液压油由高压油泵通过滤油装置和精密伺服阀,从油缸下部顺利送入加压腔,驱动活塞上升,驱动负载传感器、小梁、丝杠和上夹头向上移动,样品被拉伸。根据样品长度的不同,上夹头的上下移动可以调整到合适的位置。压缩试验在由动夹头组成的压缩空间中进行压缩试验。压缩试验可以在缸座下方和移动夹头上方的空间内完成。更换弯曲和剪切附件后,还可进行试样的弯曲和剪切试验。
