　　简介

　　万能试验机，它不是万能的。

　　但由于集拉伸、弯曲、压缩、剪切等功能于一体，确实相当多才多艺。而且试验对象较小，所以也叫材料试验机。

　　2

　　万能/材料试验机。

　主要技术指标包括:最大加载力50kn；按位移控制最大加载速度50mm/min；加载行程约1000mm，原则上实际作动器不超过机柱高度范围。

　　材料试验机本质上只提供垂直方向力。为了称之为万能，需要结合试验目的设计相应的加载头和夹具。

　　例如，为了研究自攻螺钉的抗拉承载力，可以使用试验机在垂直方向加载，并专门设计加载头和夹具。图4中，动作器可以通过螺栓与自攻螺钉紧固；夹具与底座连接，夹紧试件，使试件不会因动作器的拉力而移动。

　　3

　　使用方法

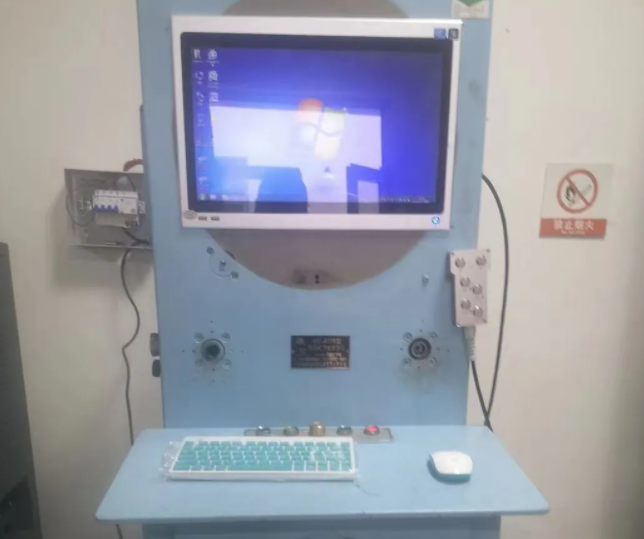

　　材料试验机由主机、电控箱和计算机三部分组成。加载头和支架可拆卸，安装不同形式的加载头和支架。不同类型机器的操作细节略有不同，但机器的控制包括软件（计算机）操作和机器操作，即设备可以通过软件操作，设备也可以通过机器上的按钮操作。

　　说明操作顺序及注意事项：

　　-1.启动计算机；

　　-2.启动控制软件；

　　-3.启动试验主机；

　　-4.根据试验需要更换加载头和支座；

　　此步骤也可以在启动前进行，但由于更换过程中经常需要调整设备位置，机器启动后更方便。

　　-5.在软件中设置具体参数；

　　根据具体情况，与试验目的、加载控制方法、试件尺寸等有关。

　　-6.安装试件；

　　-7.加载；

　　-8.达到试验目的后，注意停止加载，及时保存试验数据；

　　-9.调整动器位置，拆卸试件；

　　-10.如有多个试件，可按步骤6~9重复试验；

　　-11.如果测试完成，先关闭测试主机；

　　-12.关闭控制软件；

　　-13.使用移动存储设备复制试验数据。

　　建议使用实验室提供的U盘。

　　-14.关闭电脑。

　　下面将详细说明一些步骤，但可能只适用于上述测试机，读者可以参考。

　　-1.启动计算机。

　　测试机配置的计算机与普通计算机相似，一般为Windows系统，操作测试机的软件与其他软件相似，双击启动即可；

　　-3.启动试验主机：

　　试验机的开关包括油泵和电源开关，如图5所示。试验时，应先启动软件，然后将电源开关旋转到开启，再启动油泵开关。关闭时，先关闭油泵开关，再将电源旋转到关闭，最后关闭软件，可以理解为一套正反顺序，即先开后关，再开后关。

　　(a)油泵开关。

　　(b)电源开关。

　　5.在软件中设置具体参数:软件操作界面如图6所示。顶部是主菜单，通常用于系统设置。内容繁琐，不具有代表性，这里不展开。界面分为三列:

　　-第一列的顶部显示实时测试力的大小，下坐标框用于记录荷载-位移曲线。但需要注意的是，通常是作动器的反力和伸缩位移；

　　-第二列顶部显示实时作动器位移(如接入引伸计，可设置为引伸计变形)，下部为试件相关信息，但不能填写，处理数据时可根据荷载-位移曲线计算；

　　-第三列是加载控制板，可以根据测试要求改变控制模式，如位移控制和力控制。对于需要施加往复荷载的情况，也可以在这里编写具体的程序控制指令。第三列底部是控制作动器的按钮，可以在这里操作。

　　6.安装试件：安装试件和加载时，应计算试件的尺寸，使动作器有足够的行程；同时，应提前计算试件的承载力，以避免超过试验机的加载能力；

        7.使用移动存储设备复制试验数据(建议使用实验室提供的U盘):建议尽量使用实验室U盘复制数据。试验机配置的计算机脆，容易受到来源不明的病毒的干扰，影响试验设备的正常运行。
